| اسم العلامة التجارية: | HX |
| رقم الموديل: | اتش اكس-جي ال 2 |
| السعر: | قابل للتفاوض |

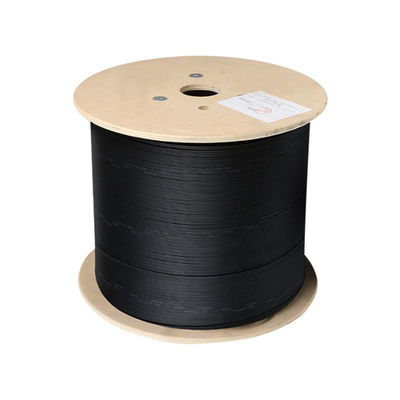

| تفاصيل التغليف: | بكرة خشبية، بكرة حديدية خشبية |
(جي)652 | (جي)655 | 50/125 ميكرومتر | 62.5/125 ميكرومتر | |||||||
الضعف (+ 20 درجة مئوية) | @850nm | ≤3.0dB/km | ≤3.3dB/km | |||||||
@1300nm | ≤1.0dB/km | ≤1.0dB/km | ||||||||
@1310nm | ≤0.36dB/km | ≤0.40dB/km | ||||||||
@1550nm | ≤0.22dB/km | ≤0.23 ديسيبل/كم | ||||||||
@850nm | ≥500 ميغاهرتز·كم | ≥200 ميغاهرتز·كم | ||||||||
@1300nm | ≥1000 ميغاهرتز·كم | ≥600 ميغاهرتز·كم | ||||||||
فتحة رقمية | 0.200±0.015NA | 0.275±0.015NA | ||||||||
طول موجة قطع كابل الألياف الضوئية | ≤1260nm | ≤1450nm | ||||||||
قابلة للتطبيق: خطوط الأنابيب، التكاليف العامة | ||||||||||
كابلات الألياف البصرية (في الزيادات من 2 ألياف) | عدد الألياف | عدد الغلافات | عدد حبال التعبئة | قطر كابلات الألياف البصرية (ملم) |
GYTA-2~6 | 2 ~ 6 | 1 | 4 | 9.2 |
GYTA-8~12 | 8 ~ 12 | 2 | 3 | 9.2 |
GYTA-1418 | 14~18 | 3 | 2 | 9.2 |
GYTA-20 ~ 24 | 20 ~ 24 | 4 | 1 | 9.2 |
GYTA-26 ~ 30 | 26~30 | 5 | 0 | 9.2 |
GYTA-32~36 | 32~36 | 6 | 0 | 9.7 |
GYTA-38?? 48 | 38~48 | 4 | 1 | 10.5 |
GYTA-50~60 | 50~60 | 5 | 0 | 10.5 |
GYTA-62~72 | 62 ~ 72 | 6 | 0 | 11.5 |
GYTA-74~84 | 74~84 | 7 | 1 | 13.2 |
GYTA-86?? 96 | 86~96 | 8 | 0 | 13.2 |
GYTA-98~108 | 98~108 | 9 | 1 | 14.6 |
GYTA-110 ~ 120 | 110~120 | 10 | 0 | 14.6 |
GYTA-122~132 | 122~132 | 11 | 1 | 16.5 |
GYTA-134~144 | 134~144 | 12 | 0 | 16.5 |
GYTA-146 ~ 216 | 146~216 | 13-18 | 5-0 | 16.5 |
GYTA-288 | 288 | 24 | 0 | 16.5 |
وزن كابلات الألياف البصرية (kg/km) | قوة السحب المسموح بها على المدى الطويل/القصير (ن) | الضغط المسطح المسموح به على المدى الطويل/القصير (N/100mm) | نصف قطر الانحناء ثابت/ديناميكي (ملم) | |||
80 | 600/1500 | 300/1000 | 10D/20D | |||
80 | ||||||
80 | ||||||
80 | ||||||
80 | ||||||
97 | 1000/3000 | |||||
109 | ||||||
109 | ||||||
126 | ||||||
153 | ||||||
153 | ||||||
182 | ||||||
182 | ||||||
221 | ||||||
221 | ||||||
222 | ||||||
283 | ||||||
* درجة حرارة التخزين والاستخدام: -40°C إلى +70°C. | ||||||
|
|
