| اسم العلامة التجارية: | HX |
| رقم الموديل: | اتش اكس-GL1 |
| السعر: | قابل للتفاوض |

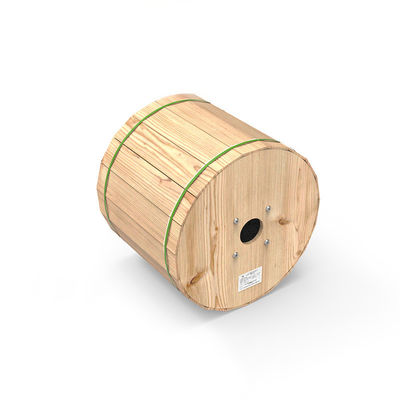

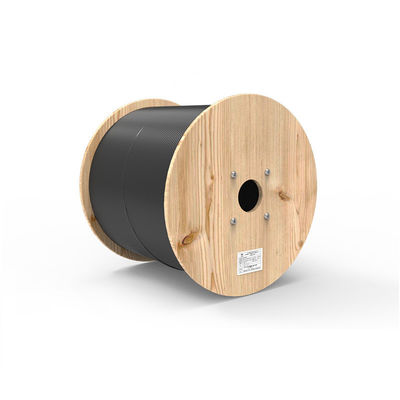

| تفاصيل التغليف: | كرتونة التصدير |
المعلمات التقنية | ||||||
نموذج كابل الألياف الضوئية (بزيادات 2 الألياف) | الفيبر كمية | قلب الكابل البصري رقم الوحدة | العدد الأقصى من الألياف في أنبوب فضفاض | |||
جيتا-2∽30 | 2∽30 | 5 | 6 | |||
جيتا-32∽36 | 32∽36 | 6 | 6 | |||
جيتا-38∽60 | 38∽60 | 5 | 12 | |||
جيتا-62∽72 | 62∽72 | 6 | 12 | |||
جيتا-74∽96 | 74∽96 | 8 | 12 | |||
جيتا-98∽120 | 98∽120 | 10 | 12 | |||
جيتا-122∽144 | 122∽144 | 12 | 12 | |||
جيتا-146∽216 | 146∽216 | 18 | 12 | |||
جيتا-218∽288 | 218∽288 | 24 | 12 | |||
قطر الكابل البصري مم | وزن الكابل البصري كجم/كم | قوة الشد المسموح بها طويلة المدى/قصيرة المدى N/100 مم | قوة التسطيح المسموح بها على المدى الطويل/القصير ن/100 ملم | |||
9.2 | 85 | 600/1500 | 300/1000 | |||
10.2 | 107 | 600/1500 | 300/1000 | |||
10.4 | 110 | 600/1500 | 300/1000 | |||
11.4 | 130 | 600/1500 | 300/1000 | |||
13.6 | 165 | 600/1500 | 300/1000 | |||
14.8 | 195 | 600/2000 | 300/1000 | |||
16.4 | 236 | 600/2500 | 300/1000 | |||
16.4 | 232 | 600/2500 | 300/1000 | |||
20.0 | 300 | 1000/3000 | 300/1000 | |||
التكيف مع نطاق درجة الحرارة (°C) | -40 فولت + 60 | |||||
الحد الأدنى لنصف قطر الانحناء | ثابت: 10 أضعاف قطر كابل الألياف الضوئية ديناميكي: 20 مرة قطر كابل الألياف الضوئية | ثابت: 10 أضعاف قطر كابل الألياف الضوئية | ||||

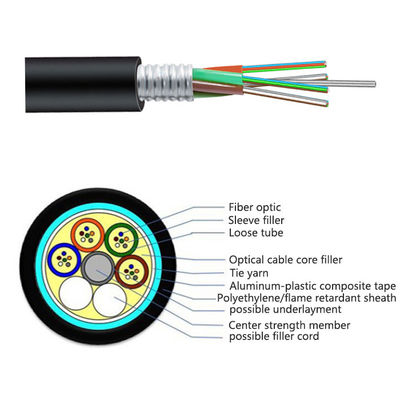

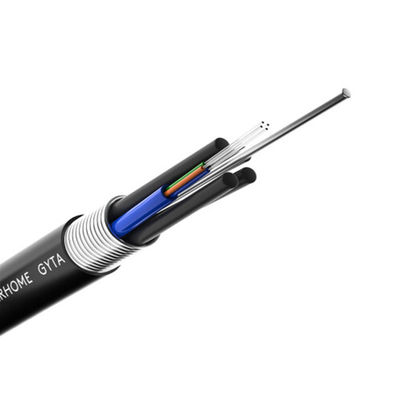

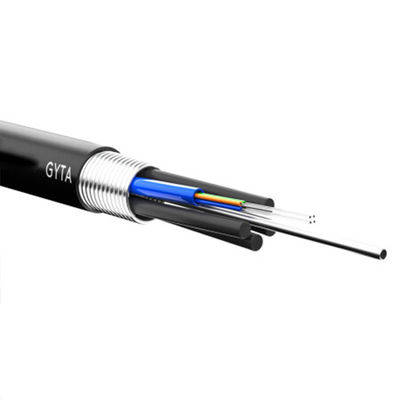

ملاحظة: يتوافق الكابل البصري القياسي المدرع الخفيف (GYTA) ذو الأنبوب السائب مع معايير YD/T901-2001 وIEC60794-1. يستخدم هذا المنتج في الغالب للاتصالات بعيدة المدى وخطوط أنابيب الاتصالات بين المكاتب والتمديدات العلوية. يمكن توفير كابلات الألياف الضوئية بأعداد أساسية مختلفة وأطوال مختلفة وفقًا لاحتياجات العملاء. | ||||||
مقارنة الألياف القياسية | ||||||||
نوع الألياف الضوئية | وضع موليتي | G.651 | A1a:50/125 | معامل الانكسار التدرج | ||||
أ1ب:50/126 | ||||||||
وضع واحد | G.652 (أ، ب، ج، د) | B1.1 التقليدية | ||||||
G.653 | B2 تحول التشتت الصفري | |||||||
G.654 | تم تغيير القطع B1.2 لفترة طويلة | |||||||
G.655 | B4 تحول التشتت غير الصفري | |||||||
|
|
