| اسم العلامة التجارية: | HX |
| رقم الموديل: | اتش اكس-جي ال 2 |
| السعر: | قابل للتفاوض |

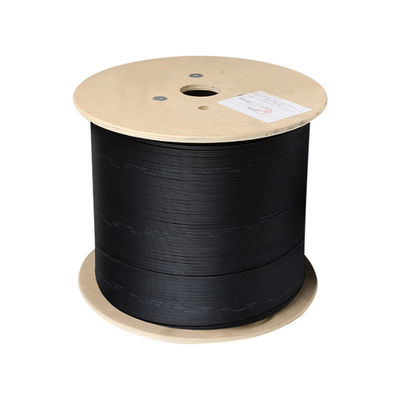

| تفاصيل التغليف: | بكرة خشبية، بكرة حديدية خشبية |
G.652 | G.655 | 50/125 ميكرومتر | 62.5/125 ميكرومتر | |||||||
التوهين (+20 درجة مئوية) | @ 850 نانومتر | .03.0 ديسيبل/كم | .33.3 ديسيبل/كم | |||||||
@ 1300 نانومتر | .01.0 ديسيبل/كم | .01.0 ديسيبل/كم | ||||||||
@ 1310 نانومتر | .360.36 ديسيبل/كم | .40.40 ديسيبل/كم | ||||||||
@ 1550 نانومتر | .22 ديسيبل/كم | .230.23 ديسيبل/كم | ||||||||
@ 850 نانومتر | ≥500 ميغاهيرتز·كم | ≥200 ميغاهيرتز·كم | ||||||||
@ 1300 نانومتر | ≥1000 ميغاهيرتز·كم | ≥600 ميغاهيرتز·كم | ||||||||
الفتحة العددية | 0.200 ± 0.015NA | 0.275 ± 0.015NA | ||||||||
الطول الموجي لقطع كابل الألياف الضوئية | ≥1260 نانومتر | ≥1450 نانومتر | ||||||||
ينطبق: خط الأنابيب، والنفقات العامة | ||||||||||
كابل الألياف الضوئية (بزيادات 2 ألياف) | عدد الألياف | عدد الأغلفة | عدد حبال الحشو | قطر كابل الألياف الضوئية (مم) |
جيتا-2~6 | 2~6 | 1 | 4 | 9.2 |
جيتا-8~12 | 8 ~ 12 | 2 | 3 | 9.2 |
جيتا-14~18 | 14 ~ 18 | 3 | 2 | 9.2 |
جيتا-20~24 | 20 ~ 24 | 4 | 1 | 9.2 |
جيتا-26~30 | 26 ~ 30 | 5 | 0 | 9.2 |
جيتا-32~36 | 32 ~ 36 | 6 | 0 | 9.7 |
جيتا-38~48 | 38 ~ 48 | 4 | 1 | 10.5 |
جيتا-50~60 | 50 ~ 60 | 5 | 0 | 10.5 |
جيتا-62~72 | 62~72 | 6 | 0 | 11.5 |
جيتا-74~84 | 74~84 | 7 | 1 | 13.2 |
جيتا-86~96 | 86~96 | 8 | 0 | 13.2 |
جيتا-98~108 | 98~108 | 9 | 1 | 14.6 |
جيتا-110~120 | 110 ~ 120 | 10 | 0 | 14.6 |
جيتا-122~132 | 122 ~ 132 | 11 | 1 | 16.5 |
جيتا-134~144 | 134~144 | 12 | 0 | 16.5 |
جيتا-146~216 | 146~216 | 13-18 | 5-0 | 16.5 |
جيتا-288 | 288 | 24 | 0 | 16.5 |
وزن كابل الألياف الضوئية (كجم / كم) | قوة الشد المسموح بها طويلة الأجل / قصيرة الأجل (ن) | الضغط المسطح المسموح به طويلة الأجل / قصيرة الأجل (ن/100 ملم) | نصف قطر الانحناء ثابت/ديناميكي (مم) | |||
80 | 600/1500 | 300/1000 | 10 د/20 د | |||
80 | ||||||
80 | ||||||
80 | ||||||
80 | ||||||
97 | 1000/3000 | |||||
109 | ||||||
109 | ||||||
126 | ||||||
153 | ||||||
153 | ||||||
182 | ||||||
182 | ||||||
221 | ||||||
221 | ||||||
222 | ||||||
283 | ||||||
*درجة حرارة التخزين والاستخدام: -40 درجة مئوية إلى +70 درجة مئوية. (المعلمات المذكورة أعلاه هي للإشارة فقط) | ||||||
|
|
