| اسم العلامة التجارية: | HX |
| رقم الموديل: | اتش اكس-جي ال 2 |
| موك: | 1 |
| المعلمة | G.652 | G.655 | 50/125 ميكرومتر | 62.5/125 ميكرومتر |
|---|---|---|---|---|
| التوهين (+20 درجة مئوية) | ||||
| @ 850 نانومتر | .03.0 ديسيبل/كم | .33.3 ديسيبل/كم | ||
| @ 1300 نانومتر | .01.0 ديسيبل/كم | .01.0 ديسيبل/كم | ||
| @ 1310 نانومتر | .360.36 ديسيبل/كم | .40.40 ديسيبل/كم | ||
| @ 1550 نانومتر | .22 ديسيبل/كم | .230.23 ديسيبل/كم | ||
| عرض النطاق الترددي (المستوى أ) | ≥500 ميغاهيرتز*كم | ≥200 ميغاهيرتز*كم | ||
| @ 1300 نانومتر | ≥1000 ميغاهيرتز*كم | ≥600 ميغاهيرتز*كم | ||
| الفتحة العددية | 0.200 ± 0.015NA | 0.275 ± 0.015NA | ||
| الطول الموجي لقطع كابل الألياف الضوئية | ≥1260 نانومتر | ≥1450 نانومتر | ||

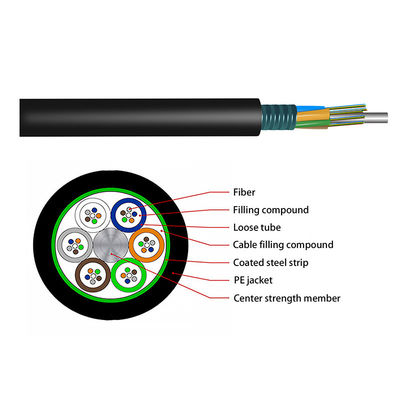

| يكتب | عدد الألياف | عدد الأغلفة | عدد حبال الحشو | القطر (مم) |
|---|---|---|---|---|
| جيتا-2~6 | 2~6 | 1 | 4 | 9.2 |
| جيتا-8~12 | 8 ~ 12 | 2 | 3 | 9.2 |
| جيتا-14~18 | 14 ~ 18 | 3 | 2 | 9.2 |
| جيتا-20~24 | 20 ~ 24 | 4 | 1 | 9.2 |
| جيتا-26~30 | 26 ~ 30 | 5 | 0 | 9.2 |
| جيتا-32~36 | 32 ~ 36 | 6 | 0 | 9.7 |
| جيتا-38~48 | 38 ~ 48 | 4 | 1 | 10.5 |
| جيتا-50~60 | 50 ~ 60 | 5 | 0 | 10.5 |
| الوزن (كجم/كم) | قوة الشد المسموح بها (N) | الضغط المسطح المسموح به (N/100mm) | نصف قطر الانحناء (مم) |
|---|---|---|---|
| 80 | 600/1500 | 300/1000 | 10 د/20 د |
|
|
