كابل ألياف ضوئية خارجي مصفح

كابل الألياف الضوئية المدرع الخارجي GYTS مع ألياف G652D وهيكل متعدد الأنابيب السائبة بطول مخصص

جميع الفئات

الألياف المدرعة الداخلية الخارجية

الكابل الخارجي للألياف البصرية

كابلات الألياف الضوئية الداخلية

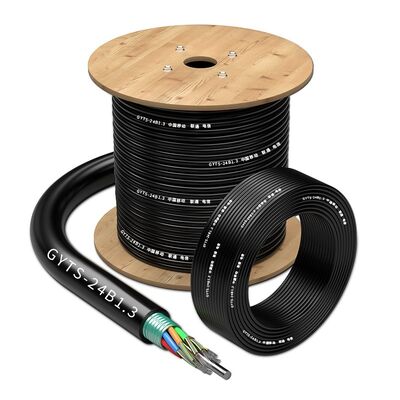

كابل الألياف الضوئية المدرع الخارجي GYTS مع ألياف G652D وهيكل متعدد الأنابيب السائبة بطول مخصص

الاسم التجاري:	HX
رقم الطراز:	اتش اكس-جي ال 2
الـ MOQ:	1 متر
السعر:	$0.10-0.40 / meter

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

قوانغدونغ، الصين

إصدار الشهادات:

CE/ROHS/ISO9001

عدد الموصلات:

لون الكابل:

مادة السترة:

سترة PE

بنية الكابل:

أنبوب متعدد فضفاض

خيارات الألياف:

ايتو G652D ، G657A ، Om1 ، Om2 ، Om3 ، Om4

عضو القوة:

أسلاك فولاذية مركزية أو بلاستيك مقوى بألياف زجاجية (FRP)

التوهين @ 850 نانومتر:

≥3.0 ديسيبل/كم (50/125 ميكرومتر)، ≥3.3 ديسيبل/كم (62.5/125 ميكرومتر)

التوهين @ 1300 نانومتر:

.01.0 ديسيبل/كم (50/125 ميكرومتر، 62.5/125 ميكرومتر)

التوهين @ 1310 نانومتر:

.360.36 ديسيبل/كم (G.652)، .40.40 ديسيبل/كم (G.655)

التوهين عند 1550 نانومتر:

.22 ديسيبل / كم (G.652)، .230.23 ديسيبل / كم (G.655)

عرض النطاق الترددي @ 850 نانومتر:

≥500 ميجاهرتز*كم (50/125 ميكرومتر)، ≥200 ميجاهرتز*كم (62.5/125 ميكرومتر)

عرض النطاق الترددي @ 1300 نانومتر:

≥1000 ميجاهرتز*كم (50/125 ميكرومتر)، ≥600 ميجاهرتز*كم (62.5/125 ميكرومتر)

فتحة عددية:

0.200±0.015NA (50/125 ميكرومتر)، 0.275±0.015NA (62.5/125 ميكرومتر)

الطول الموجي المقطوع:

≥1260 نانومتر (G.652)، ≥1450 نانومتر (G.655)

درجة حرارة التشغيل:

-40 درجة مئوية إلى +70 درجة مئوية

إبراز:

كابل الألياف الضوئية المدرع الخارجي بألياف G652D,كابل الألياف الضوئية GYTS بهيكل متعدد الأنابيب السائبة,كابل الألياف الضوئية المدرع PE بطول مخصص

Multi-Loose Tube Structure GYTS Fiber Optic Cable

Custom Length PE Armoured Fiber Optic Cable

وصف المنتج

GYTS 72B1.3 خارجية G652D 36B1.3 خطوط الأنابيب الجوية PE كابلات الألياف الضوئية المدرعة

مواصفات الأداء البصري

المعلم	(جي)652	(جي)655	50/125 ميكرومتر	62.5/125 ميكرومتر
الضعف @850nm			≤3.0dB/km	≤3.3dB/km
الضعف @1300nm			≤1.0dB/km	≤1.0dB/km
الضعف @1310nm	≤0.36dB/km	≤0.40dB/km
الضعف @1550nm	≤0.22dB/km	≤0.23 ديسيبل/كم
عرض النطاق @850nm			≥500 ميغاهرتز*كم	≥200 ميغاهرتز*كم
عرض النطاق @1300nm			≥1000 ميغاهرتز*كم	≥600 ميغاهرتز*كم
فتحة رقمية			0.200±0.015NA	0.275±0.015NA
طول موجة قطع الألياف البصرية	≤1260nm	≤1450nm

التطبيقات:خط الأنابيب، التكاليف العامة

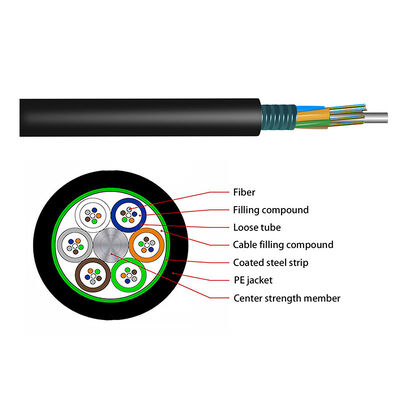

تفاصيل تكوين الكابل

كابلات الألياف البصرية	عدد الألياف	عدد الغطاءات	عدد حبال التعبئة	قطر الكابل (ملم)
GYTA-2~6	2 ~ 6	1	4	9.2
GYTA-8~12	8 ~ 12	2	3	9.2
GYTA-14~18	14~18	3	2	9.2
GYTA-20 ~ 24	20 ~ 24	4	1	9.2
GYTA-26 ~ 30	26~30	5	0	9.2
GYTA-32~36	32~36	6	0	9.7
GYTA-38~48	38~48	4	1	10.5
GYTA-50~60	50~60	5	0	10.5
GYTA-62~72	62 ~ 72	6	0	11.5
GYTA-74~84	74~84	7	1	13.2
GYTA-86~96	86~96	8	0	13.2
GYTA-98~108	98~108	9	1	14.6
GYTA-110 ~ 120	110~120	10	0	14.6
GYTA-122~132	122~132	11	1	16.5
GYTA-134~144	134~144	12	0	16.5
GYTA-146 ~ 216	146~216	13-18	5-0	16.5
GYTA-288	288	24	0	16.5

المواصفات الميكانيكية

وزن الكابلات (كيلوغرام/كيلومتر)	قوة السحب المسموح بها على المدى الطويل / القصير (N)	الضغط المسطح المسموح به على المدى الطويل / القصير (N/100mm)	نصف قطر الانحناء الستاتيكي/الديناميكي (ملم)
80	600/1500	300/1000	10D/20D
80
80
80
80
97	1000/3000
109
109
126
153
153
182
182
221
221
222
283

درجة حرارة التخزين والاستخدام: -40°C إلى +70°C. (المعلمات المذكورة أعلاه هي للإشارة فقط)

خصائص المنتج

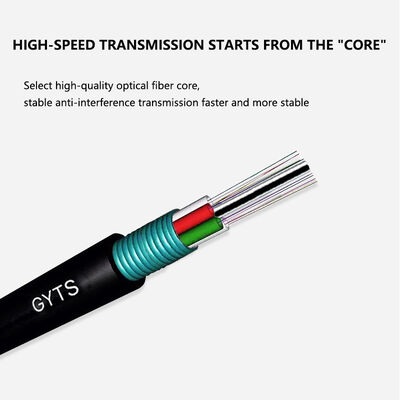

السترة الفولاذية تقدم عالية التوتر ومقاومة سحق
جيل خاص في الأنبوب يوفر حماية حيوية للألياف

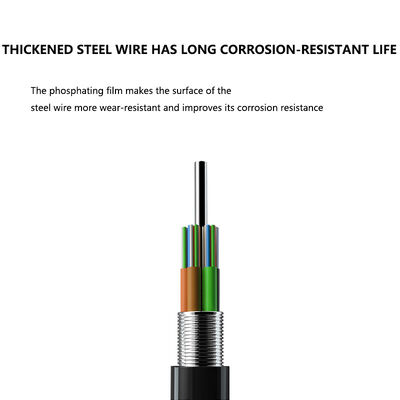

عنصر القوة المركزي من الصلب لتحسين المتانة

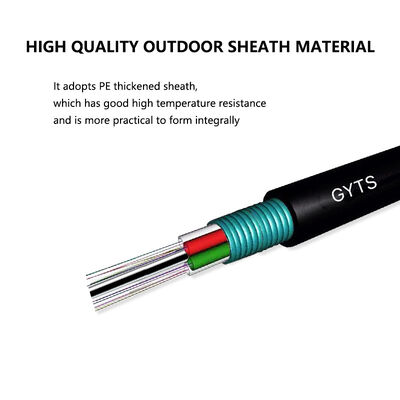

سترة PE تمنع تلف الأشعة فوق البنفسجية بمادة مقاومة للأشعة فوق البنفسجية
أداء ممتاز في درجات الحرارة العالية والمنخفضة
خصائص مكافحة الشيخوخة لتحقيق الموثوقية على المدى الطويل

التطبيقات

الأنابيب والمنشآت المدفونة
معدات الاتصال
أنظمة الأسلاك متعددة النواة في مراكز البيانات

معايير الامتثال

تتوافق GYTS مع معايير YD/T901-2009 و IEC 60794-1

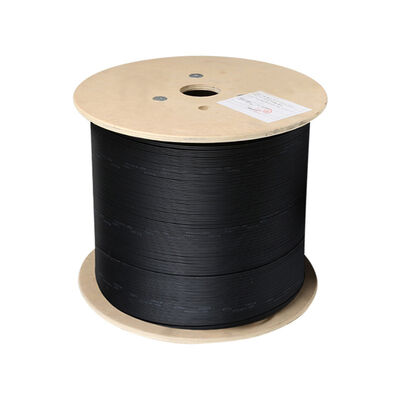

صور المنتج
